Cockpit Mirage 2000C matbog

Messagede matbog » Ven 24 Mar 2017 00:00

Bonjour a tous!
Je suis tout nouveau sur ce forum, même si je le connais depuis longtemps, et je vais vous présenter mon pit de Mirage 2000C... puisqu'on m'a fortement conseillé de la faire suite a ma présentation rirebleu

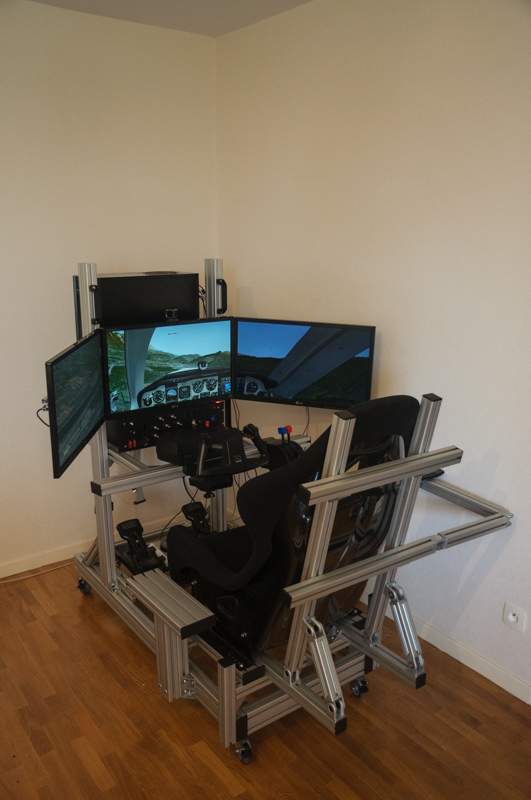

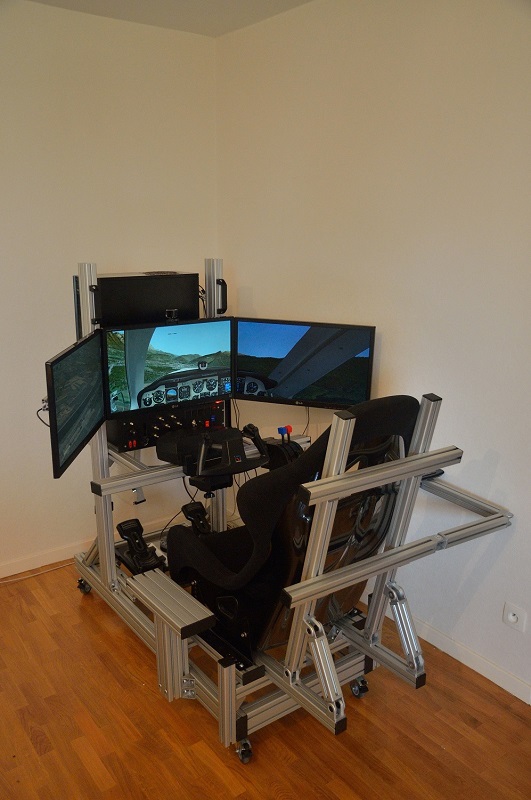

J'ai commencé la construction en juillet 2016 et il est conçu comme un module pour mon cockpit modulaire. Mon cockpit modulaire est une structure en profilé aluminium qui me permet de profiter des simulations aéro mais aussi auto en fixant différent modules adaptés au simu du moment. Si vous voulez en savoir un peu plus je vous renvoie à mon topic sur Check Six: http://www.checksix-forums.com/viewtopic.php?f=286&t=170180




J'avais commencé un tableau de bord de A-10C mais avec l'arrivé du Mirage 2000C sous DCS je n'ai pas pu résister et je l'ai laissé de coté pour me consacrer a notre 2000 national.
Comme je n'ai pas trouvé de plan coté suffisamment précis de l'oiseau j'ai contacté l'association EALC de Corbas (69) qui avait rentré un 2000B peu de temps auparavant. J'ai donc eu le privilège de passer toute une après midi dans le cockpit pour en prendre des photos et des mesures que je partage ici: https://goo.gl/photos/LrhustESFDuX2LaR8

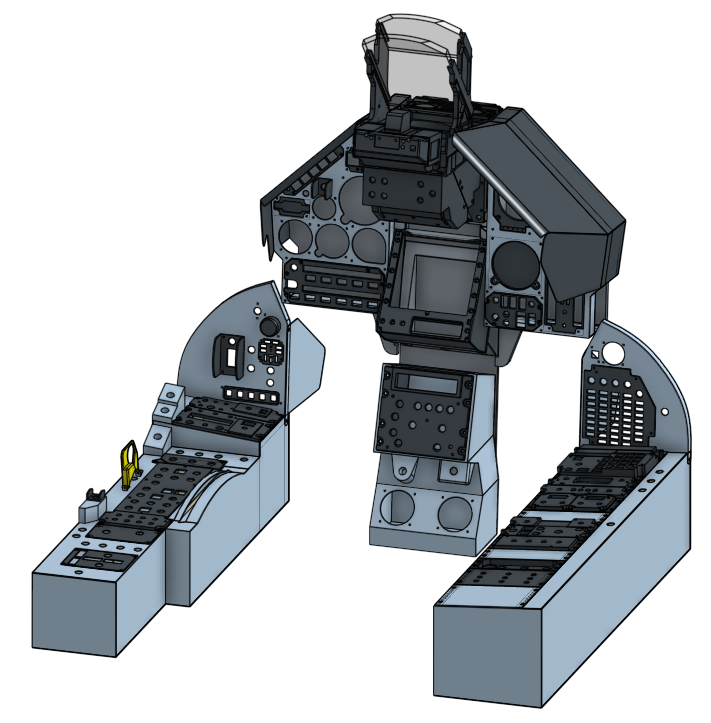

Je me suis alors mis a modéliser le tableau de bord ainsi que les deux consoles latérales. J'ai fait la modélisation sous Onshape, un logiciel de CAO accessible depuis un navigateur internet.
Vous trouverez la modélisation ici : https://cad.onshape.com/documents/409d0213bc745f590aff401e/w/1e61ca9434e43d94050f5730/e/62977e51d210b423c703e0e7
Si ça vous intéresse vous pouvez en faire une copie sur votre compte et en faire ce que vous voulez!


De cette modélisation j'en tire des plan 2D qui me serve de patron pour découper mes pièces. Je met a disposition les plans ici: https://www.dropbox.com/sh/4elj4tlrgoqidua/AADjyMU9LUNXo_ILgYJZcr62a?dl=0
Tout n'est pas dispo encore, je met a jour le répertoire au fur et a mesure.
Je vous présenterais ici l'avancée de mes travaux mais en parallèle je tiens a jours un album google avec toutes les photos en plus haute définition: https://goo.gl/photos/4hfKNDfVSzxiRM4a7

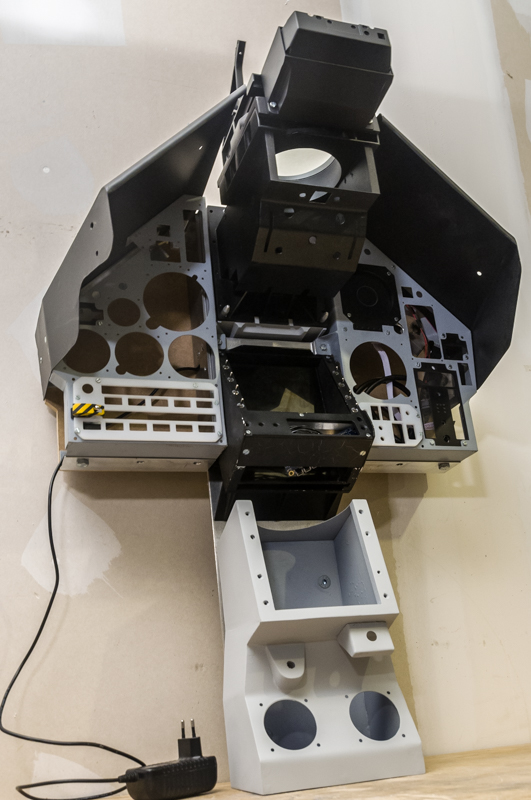

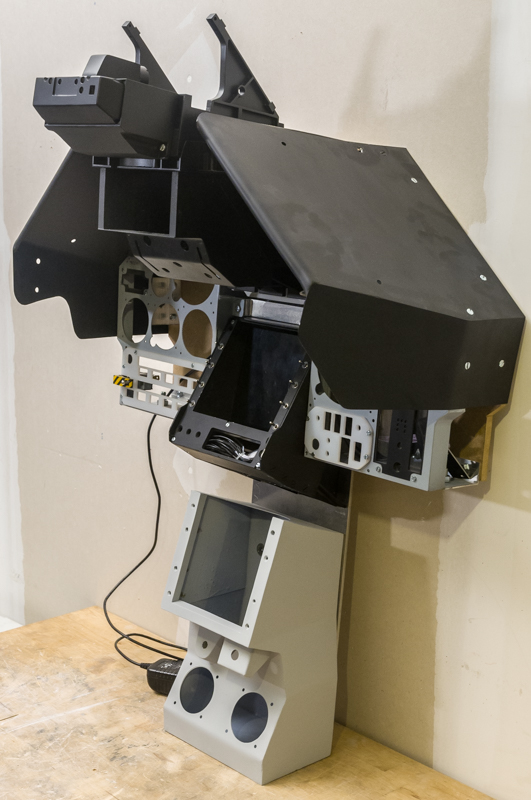

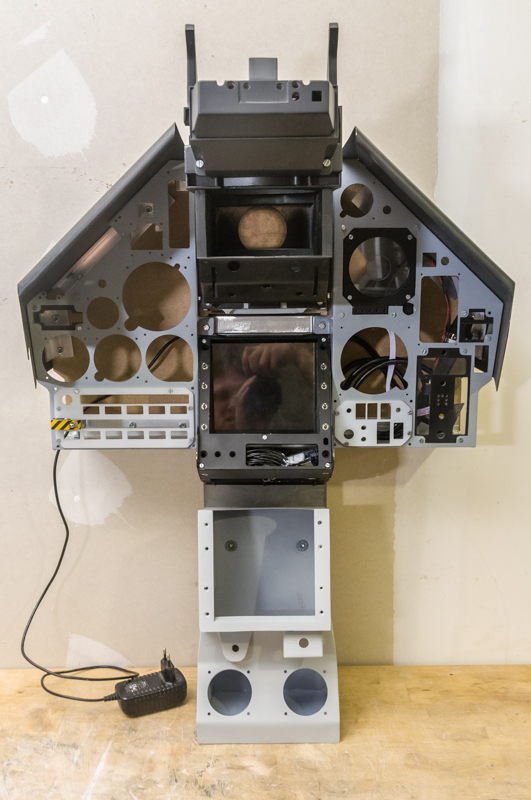

Voila, j’espère que ça vous plaira. Place a quelques photos du tableau de bord. En vous souhaitant une bonne nuit byeaffiche



Dernière édition par matbog le Sam 10 Mar 2018 14:06, édité 2 fois.
Avatar de l’utilisateur
matbog

Messages: 190
Inscription: 7/11/16
Localisation: 69

Re: Cockpit Mirage 2000C matbog

Messagede concorde fan » Ven 24 Mar 2017 08:22

Très jolie(s) réalisation(s), bravo.
François
Concorde - Aviation & simulation -
http://cockpit.francois.pagesperso-orange.fr
Avatar de l’utilisateur
concorde fan

Messages: 901
Inscription: 20/04/09
Localisation: Nantes

Re: Cockpit Mirage 2000C matbog

Messagede fcoq » Ven 24 Mar 2017 08:56

Superbe applaublanc
Cockpit A320
Avionique A320 FMGS
Cartes EFDE/FDBus
Hardware https://www.homecockpits.fr/

https://www.facebook.com/homecockpitsfr ... kkpitsfr.1

http://youtu.be/d8ZcAutajUo

Chaine youtube: fcoqua
Avatar de l’utilisateur
fcoq

Messages: 2438
Inscription: 19/05/10
Localisation: Eure et Loire

Re: Cockpit Mirage 2000C matbog

Messagede concorde fan » Ven 24 Mar 2017 09:14

Je revois même mes qualificatifs nettement à la hausse, c'est totalement génial. lolaffiche

https://photos.google.com/share/AF1QipN ... lFUmUwR0dR

François
Concorde - Aviation & simulation -
http://cockpit.francois.pagesperso-orange.fr
Avatar de l’utilisateur
concorde fan

Messages: 901
Inscription: 20/04/09
Localisation: Nantes

Re: Cockpit Mirage 2000C matbog

Messagede algue14 » Ven 24 Mar 2017 10:35

Ouais, magnifique, des heures et des heures de très très beau boulot applaublanc applaublanc
A+

Alain
Avatar de l’utilisateur
algue14

Messages: 1332
Inscription: 20/04/09
Localisation: Caen ; Normandie

Re: Cockpit Mirage 2000C matbog

Messagede JacquesZ » Ven 24 Mar 2017 10:43

Très impressionnant, et tout ça à la main! Bravo!
Comment/où trouves tu ces plaques d'Alu et comment fais-tu les découpes/pliages?

Jacques
i7 4770K, CM Asus Hero, 16Go, DD1To & SSD 500Go, GTX780Ti et GTX970,win 7 64b FSX
3 x 22" sur Matrox Th2Go + 2 x TV 32"
Tdb: 1 x 17" + 1 x 19"
Saitek Multi & radio panel, GNS430 Emuteq, FFB Yoke Brunner
Arduino MEGA+LeoBodnar
Avatar de l’utilisateur
JacquesZ

Messages: 1716
Inscription: 24/11/10

Re: Cockpit Mirage 2000C matbog

Messagede Boutondair » Ven 24 Mar 2017 11:43

MAGNIFIQUE applaublanc chouettedoights applaublanc chouettedoights applaublanc

David
Image Image
Petit je rêvais que je volerais, maintenant grâce au virtuel je vole !!!!!
Avatar de l’utilisateur
Boutondair
Administrateur du site

Messages: 4161
Inscription: 20/04/09
Localisation: Ballans (17) proche de Cognac

Re: Cockpit Mirage 2000C matbog

Messagede matbog » Ven 24 Mar 2017 21:52

Merci beaucoup les gars pour vos commentaires.
Je suis content que ça vous plaise.

JacquesZ, la tôle d'acier (Panneaux droit et gauche, face de la console inférieur et le dessous de la VTB) je la trouve en magasin de bricolage. Pour les plaques d'alu un peu plus épaisse je les ai acheté sur les sites http://www.blockenstock.fr/ et http://www.metalaladecoupe.com/. Je conseil cependant blockenstock car sur métal a la découpe, a la deuxième commande j'ai reçu des plaques de cochonium à la place de l'alu furieuxfumée

Pour la découpe simple c'est scie circulaire portative et scie à onglet radiale. Et quand il faut faire des découpes intérieures je dégrossi à la scie sauteuse et je fini a la lime.

Pour le pliage des panneaux droit et gauche je voulais des arrêtes marquées (avec un rayon de courbure très faible), j'ai donc taillé une rainure en V à l'endroit du pli avec une scie circulaire portative incliné à 45°



Sinon pour les pièce qui supportent ou nécessitent un rayon de courbure plus grand je pli directement en serrant la pièce entre l'établi et une pièce plus rigide et en pliant à la main.



Dernière édition par matbog le Sam 10 Mar 2018 14:08, édité 1 fois.
Avatar de l’utilisateur
matbog

Messages: 190
Inscription: 7/11/16
Localisation: 69

Re: Cockpit Mirage 2000C matbog

Messagede orion33 » Ven 24 Mar 2017 23:39

Je suis bien content que tu viennes par ici chouettedoights pour te suivre discrètement sur C6, je peux vraiment dire que ton boulot est super! tu devrais bien t'entendre avec Patlog que tu connais peut-être, un fan du 2000C également.
orion33

Messages: 592
Inscription: 19/04/09

Re: Cockpit Mirage 2000C matbog

Messagede matbog » Ven 24 Mar 2017 23:46

Merci Orion33!!! Et je te retourne très humblement le compliment!
Oui j'ai vu que Patlog avait repris le travail sur son pit et c'est une des raisons de mon inscription ici!
Il faudra que je passe dire bonjour sur son topic un de ces jours lunettesnoires
Avatar de l’utilisateur
matbog

Messages: 190
Inscription: 7/11/16
Localisation: 69
